fabrica de fier de fier cnc automată bara de armare mașină de îndoit

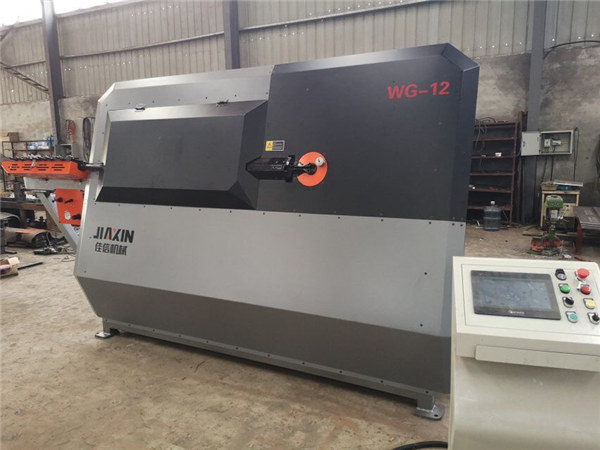

fabrica de fier de fier cnc automată braț etrier mașină de îndoit

Parametru tehnic

Model	SGW4-12B
Viteză maximă de tragere	100m / min
Viteză maximă de încovoiere	1100 ° / sec
Unghi de toleranță	± 1 °
Lungimea toleranței	1mm ±
Unghi de îndoire maxim	180 °
Diametrul central al mandrinei	22mm
Distanța dintre axul de încovoiere și sol	1250mm
Sârmă unică (mm)	4-12
Sârmă dublă (mm)	4-10
Lungimea maximă a părții	1200mm
Latura lungimii minime	80mm
Capacitatea de producție	1800
L x B x H (mm)	380013201920
Putere de lucru	380V
Putere totala	28KW

descrierea produsului

1, echipamentul este foarte automatizat și poate introduce sute de grafică de procesare geometrică (sau de a face grafică). Setați în mod arbitrar dimensiunile de procesare necesare și puteți alege orice tip de grafică.

2. Combinație perfectă de îndreptare, dimensionare, îndoire, îndoire și funcții de tăiere a barei de oțel și realizează cu adevărat funcția unei mașini cu multiple funcții.

3, echipamentul are nevoie doar de o singură persoană, capacitatea maximă fiind de 1800 tip / oră, ceea ce îmbunătățește considerabil eficiența producției și economisește costurile forței de muncă.

4, lucrul cu dublă linie poate realiza o funcționare eficientă și poate îmbunătăți eficiența producției.

5. Utilizarea sistemului servo-control, a servomotorului și a servo-ului conducătorului auto adoptă marca renumită internațională, precizie ridicată, rată scăzută de defectare, realizarea întregului proces de îndoire automată și neîntreruptă.

Caracteristicile procesului de proiectare

1. Echipamentul adoptă principiul de mișcare a servomotorului + origine curată fără nici o poluare a mediului.

2. Acțiunea telescopică prin îndoire este echipată cu doi senzori de detectare de înaltă precizie pentru a asigura fiabilitatea 100% a acțiunii.

3. nici o pompa de aer și zgomotul cilindrului cauzate, salva timp de întreținere a pneumatice, în același timp nici un consum de energie pompa de gaz, poate economisi două kilowați pe oră.

4. tip despicat tip cuțit fix, nu este nevoie să înlocuiască întregul, întreținere convenabilă, reduce costurile; cuțit fix poate fi folosit două fețe, pentru a îmbunătăți durata de viață; patru fețe cu un design instrument mobil, durata de viață a crescut de 4 ori, reducând în mare măsură costul.

Avantajele datelor tehnice

1. Mecanismul de forfecare al echipamentului este forfecarea mecanică de mare viteză. Numai 0,45S este necesar pentru tăierea simultană și se efectuează trei sute de mii de teste continue de înaltă frecvență și de înaltă funcționare prin forfecare.

2. Poate satisface cererea de procesare a armăturii de trei grade (360Mpa), rezistență la suprasarcină și rezistență la temperaturi ridicate; gama de diametre a barei de oțel: o singură linie (4-12) mm, o linie dublă (4-10) mm.

3. Servomotorul de înaltă precizie cu control complet al buclă închisă face ca precizia de lungime a prelucrării să atingă + 1 mm, iar precizia unghiului atinge + 1 °.

4. Mecanismul de îndoire poate schimba matrița, astfel încât lungimea minimă a etrierilor care pot fi prelucrate poate ajunge la 100 mm.

5. Tehnologie de îndoire rapidă, fără întârziere, cea mai rapidă poate îndoi 1800 etrieri pe oră.

Caracteristicile sistemului de control

1. Instrumentul de tăiere este confecționat din oțel de oțel de înaltă calitate și duritate. Standardul de acceptare este în strictă conformitate cu standardul internațional NADCA207, iar performanța materialului depășește nivelul de 50% -80% din același tip de standard național.

2. Controlul special al procesului de tratare termică asigură faptul că timpii de tăiere ale uneltelor de tăiere sunt de peste 100000 de ori, iar durata de viață este de 10 ori mai mare decât cea a oțelurilor diete.

3. Roata de tracțiune este cel mai nou tip de oțel rezistent la uzură, din aliaj de înaltă calitate, standardul materiilor prime este mai mare decât standardul național de clasa 3, se adoptă procesul de tratare termică în vid avansat, rezistența la uzură este mai mare decât calitatea internă egală die oțel 30% -50%, performanța este de 3-5 ori de oțel obișnuite mor.

Caracteristicile procesului de prelucrare a pieselor

Cu un număr de centre automate de tăiere cu CNC complet automate, roboți automatici de sudura multipli, sute de centre de prelucrare verticale și orizontale precise, prelucrare de înaltă precizie a pieselor și componentelor, rata de schimb de o sută la sută.

Compoziția echipamentului

1. Mecanism de stabilire a sârmei

(1) Două seturi de rack de linie de artilerie, fiecare set poate suporta 2 tone. Rack-ul L este orizontal și poate fi poziționat orizontal. După poziționarea barelor din oțel, barele de sârmă sunt livrate automat la motorul principal.

(2) coșul de sârmă L este echipat cu un set de dispozitiv de cablare, care poate preveni în mod eficient bara de oțel de la dezordonare.

2. Mecanismul de îndreptare a tracțiunii este alcătuit din două transversale exterioare transversale și două verticală, iar cele două roți de îndreptare sunt împărțite în două părți, ceea ce poate asigura ajustarea independentă a îndreptării duble a firului.

3. Mecanismul de forfecare al mecanismului de îndoire și de forfecare este compus dintr-o lamă fixă și dintr-o lamă mobilă acționată de un motor electric. Lama fixă este utilizată pentru a limita direcția barei de oțel și poate fi înlocuită rapid în câteva secunde. Cuțitul mobil poate fi utilizat pe patru laturi, iar costul de întreținere este scăzut.

4. Sistemul de control electric adoptă sistemul de control CNC pentru calculatoare industriale cu o precizie ridicată și se poate adapta la mediul de lucru foarte prost. Cu ecranul colorat cu cristale lichide, prin intermediul intrării pe ecranul tactil, putem proiecta 32 etrieri și bare de contur cu orice formă în colțuri.

Detalii rapide

Stare: Nou
Locul de origine: Shandong, China (continentală)
Nume marcă: JIAXIN
Tipul mașinii: Bending Machine
Materia primă: oțel bar
Material / Metal prelucrat: oțel carbon
Putere: Cnc
Automatizarea: Automat
Servicii suplimentare: BENDING
Certificare: ISO 9001: 2000, ISO9001-2008
Numele produsului:Mașină de îndoit automată cu șuruburi
Tip: Automat
Utilizare: procesul de rebarsare
Consum de energie: 5KW
Greutate: 1700KG
Viteza traseului: 100m / M
Lungime Acțiune: ± 1mm
Dimensiuni: 3650 * 1200 * 1950mm
Culoare: Slivery gri
Serviciu post-vânzare: Inginerii disponibili pentru service
